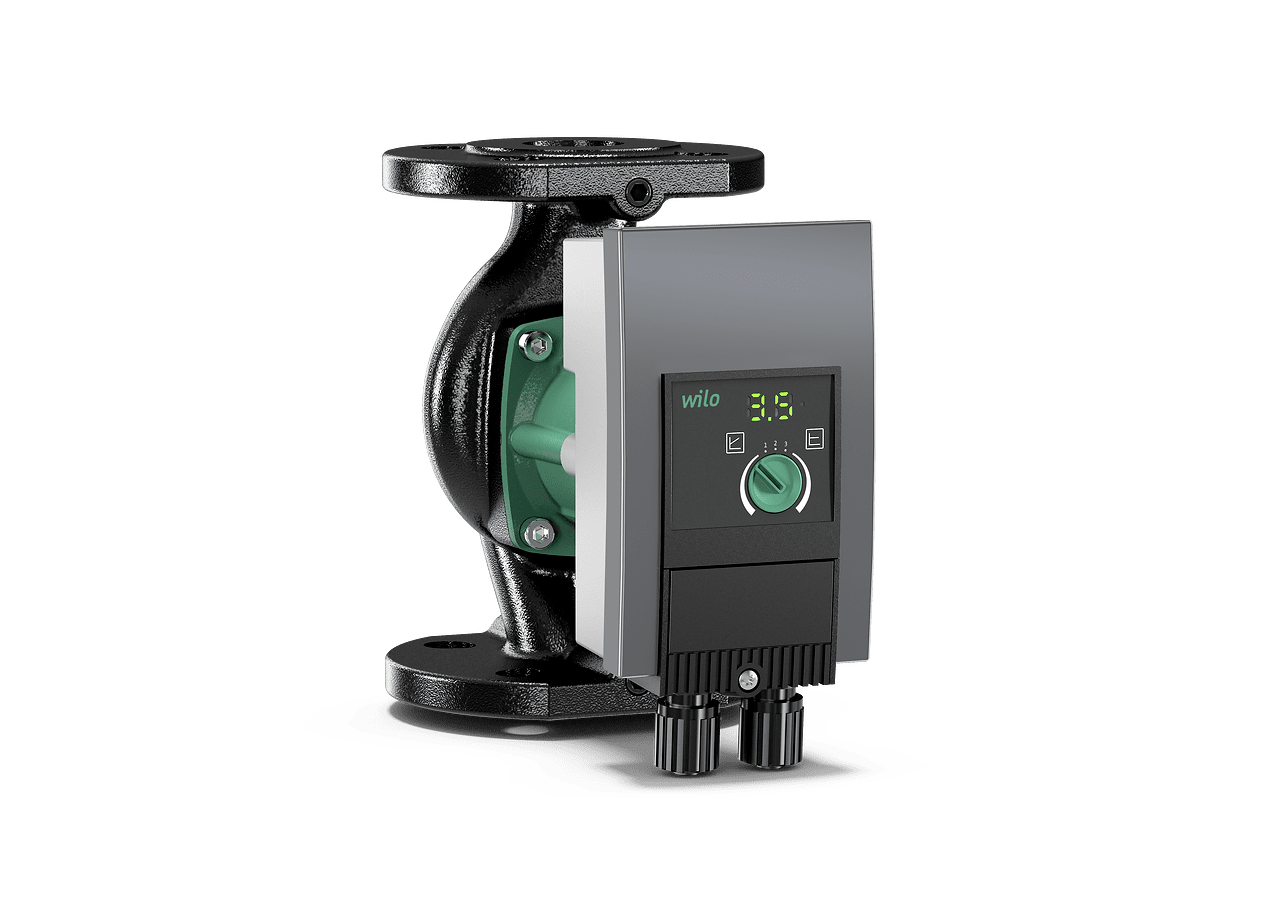

WILO Yonos MAXO 65/0,5-9 Κυκλοφορητής(αντιστοιχεία με TOP-S 65/7)
WILO Yonos MAXO 65/0,5-9 Κυκλοφορητής
Σχεδιασμός
Υδρολίπαντος κυκλοφορητής με βιδωτή σύνδεση ή σύνδεση φλάντζας, κινητήρα EC με αυτόματη προσαρμογή ισχύος.
Χρήση
Εγκαταστάσεις θέρμανσης όλων των συστημάτων, βιομηχανικές εγκαταστάσεις κυκλοφορητών, εγκαταστάσεις κλιματισμού και κλειστά κυκλώματα ψύξης.
Εξοπλισμός/λειτουργία
Τρόποι λειτουργίας
- Δp-c για σταθερή διαφορική πίεση
- Δp-v για μεταβαλλόμενη διαφορική πίεση
- n = σταθερό (3 βαθμίδες ταχυτήτων)
Χειροκίνητες λειτουργίες
- Ρύθμιση του τρόπου λειτουργίας
- Ρύθμιση της ισχύος αντλίας (μανομετρικό)
- Ρύθμιση των βαθμίδων στροφών
Αυτόματες λειτουργίες
- Αδιαβάθμητη προσαρμογή ισχύος ανάλογα με τον τρόπο λειτουργίας
- Λειτουργία απεμπλοκής
- Ομαλή εκκίνηση
- Ενσωματωμένη πλήρης προστασία κινητήρα
Λειτουργίες αναγγελίας και ένδειξης
- Γενικό μήνυμα βλάβης (ψυχρή κανονικά κλειστή επαφή NC)
- Λυχνία ένδειξης βλάβης
- Ένδειξη LED για προβολή του μανομετρικού ύψους και των κωδικών βλάβης
- Ένδειξη της ρυθμισμένης βαθμίδας ταχυτήτων (C1, C2 ή C3)
Εξοπλισμός
- Θέση κλειδιού στο σώμα της αντλίας (σε αντλίες με βιδωτή σύνδεση σωλήνων)
- Ταχεία ηλεκτρική σύνδεση με το βύσμα Wilo. Με ενσωματωμένη εκτόνωση μηχανικών τάσεων για τη σύνδεση του ηλεκτρικού καλωδίου και του καλωδίου SSM
- Σε αντλίες με φλάντζα: Εκδόσεις φλάντζας
- Τυπική έκδοση για αντλίες DN 40 έως DN 65: Συνδυαστική φλάντζα PN 6/10 (φλάντζα PN 16 κατά EN 1092-2) για κόντρα φλάντζες PN 6 και PN 16
- Τυπική έκδοση για αντλίες DN 80 / DN 100: Φλάντζα PN 6 (κατασκευή PN 16 κατά EN 1092-2) για κόντρα φλάντζα PN 6
Κωδικοποίηση τύπου
|
Παράδειγμα: |
Wilo-Yonos MAXO 30/0,5-12 |
|
Yonos MAXO |
Αντλία υψηλής απόδοσης (με ρακόρ ή με φλάντζα), ηλεκτρονικός έλεγχος |
|
30/ |
Ονομαστική διάμετρος σύνδεσης |
|
0,5-12 |
Ονομαστικό εύρος μανομετρικού [m] |
Tεχνικά στοιχεία
- Επιτρεπόμενο εύρος θερμοκρασίας -20°C έως +110°C
- Ηλεκτρική σύνδεση 1~230 V, 50/60 Hz
- Βαθμός προστασίας IPX4D
- Φλάντζα σύνδεσης DN 32 έως DN 80
- Μέγιστη πίεση λειτουργίας, βασικός τύπος: 6/10 bar ή 6 bar (ειδικός τύπος: 10 bar)
Υλικά
- Κέλυφος αντλίας: Χυτοσίδηρος με επίστρωση KTL
- Άξονας: Ανοξείδωτος χάλυβας
- Έδρανα: Άνθρακας, εμποτισμένος με μέταλλο
- Πτερωτή: Πλαστικό
Περιεχόμενο παράδοσης
- Αντλία
- Περιλαμβάνονται παρεμβύσματα για βιδωτή σύνδεση
- Περιλαμβάνονται ροδέλες για βίδες φλάντζας (σε ονομαστικές διαμέτρους σύνδεσης DN 32 έως DN 65)
- Περιλαμβάνονται οδηγίες εγκατάστασης και λειτουργίας
Παρελκόμενα
- Ρακόρ για βιδωτή σύνδεση
- Κόντρα φλάντζες για τη φλαντζωτή σύνδεση
- Τεμάχια εξισορρόπησης
- Θερμομόνωση
